1.离心鼓风机设计选型：
1.1鼓风机设计参数(工况点)
介 质：SO2混合气体
介质密度：0.9667 kg/m3（海拔765 m）
进口温度：50 ℃
流 量：450 m3/min
大气压力：9428 mmH2O
进口表压：969 mmH2O
进口绝对压力：8459 mmH2O
升 压：3500 mmH2O
出口绝对压力：11959 mmH2O
轴 功 率：319.6 KW
配套电机：JK 134-2-350KW/6KV 2965 r/min

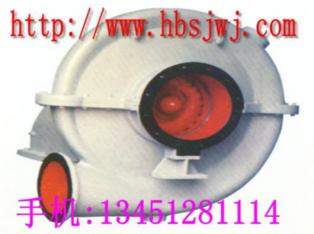

1.2鼓风机选型：AI450-1.1959/0.8459离心鼓风机
1.3结构特点
本风机为单级悬臂式结构，鼓风机与电动机通过联轴器直联驱动。从电动机端看，鼓风机转子逆时针方向旋转，鼓风机轴向进气，上水平出气。
机壳和进气室由铸铁制成，水平剖分为上下两半。机壳通过下半部的半园形法兰，与轴承箱连成一体。
转子由主轴和叶轮等部件组成，主轴用优质碳素钢制造。叶轮为焊接结构，叶片型式为后向型。转子装配后作静、动平衡校正，保证风机运转平稳可靠。
支撑和止推轴承均采用油润滑的滚动轴承。
风机叶轮进口圈为拉别令式密封，风机轴封为由迷宫式密封、盘式密封、填料密封组成的组合式密封，并有回气管接进口，确保气体无泄漏。
该风机具有使用效率高、运行平稳、安全可靠、易损件少和安装、操作、维护简便等特点。
1.4鼓风机结构和主要部件材质：
1.4.1鼓风机结构和主要参数
结 构： 单级悬臂支撑
进、出口方向：轴向进气，上水平出气。
连接方式：弹性联轴器连接
密封形式：迷宫密封,密封可靠。
轴承型式：滚动轴承，油润滑。
排污方式：机壳下部设有排污口，并带有法兰。
转子部件：叶轮为焊接结构。
鼓风机带底座，包括地脚螺栓。
鼓风机入口和出口带对应的法兰、螺栓、螺母、垫片。
1.4.2主要部件材质
主轴：45#
叶轮：14MnMoVg
机壳：HT250
密封：聚四氟乙烯
轴承箱：HT250
2.配套产品：
2.1配套电机:
型 号： JK 134-2
功 率： 350 KW
电 压： 6KV
转 速： 2965 r/min
3．风机设计制造中采用的标准
3.1．材料标准
择优选用国标、部标、行业标准，对国外引进的材料，参照国际标准或引进国际标准。
3.2．风机的设计、制造、试验、检测等采用如下标准：
(1) 风机和罗茨鼓风机噪声测量方法，GB/T2888-1991。 (2) 通风机基本型式、尺寸、参数及性能曲线，GB/T3235-1999。 (3)
通风机空气动力性能试验方法，GB/T 1236-1985。 (4) 离心和轴流式鼓风机、压缩机热力性能试验，JB/T 3165-1999。 (5)
通风机现场试验，GB/T 10178-1988。 (6) 通风机叶轮超速试验，JB/T6445-1992。
(7)通风机转子平衡，JB/T9101-1999。 (8)通风机振动检测及其限值，JB/T8689-1998。
(9)风机用铸铁件技术条件，JB/T6887-1993。 (10)风机用铸钢件技术条件，JB/T6888-1993。
(11)通风机焊接质量检验，JB/T 10213-2000。 (12)通风机铆焊件技术要求，JB/T 10214-2000。
(13)通风机涂装技术条件，JB/T6886-1993。 (14)风机包装通用技术条件，JB/T6444-1992。
4.机组供货范围：（单台套）
风机本体 1台
电动机 1台
联轴器 1套
地脚螺栓及随机附件 1套
